АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ
Автоматический выключатель — это контактный коммутационный аппарат (электротехническое или электроустановочное устройство), способный включать, проводить и отключать токи при нормальном состоянии электрической цепи, а также включать, проводить в течение определённого устанавливаемого времени и отключать токи в определённом аномальном состоянии цепи электрического тока. Автоматический выключатель предназначен для защиты кабелей, проводов и конечных потребителей от перегрузки и короткого замыкания.
ФУНКЦИЯ
Автоматические выключатели выполняют одновременно функции защиты и управления. Независимо от выполняемых функции автоматические выключатели подразделяются по собственному времени срабатывания tс, в (времени с момента подачи команды до начала размыкания контактов) на
нормальные tc, в=0,02-0,1 с,
селективные (tc, в регулируется до 1с)
быстродействующие, обладающие токоограничивающим эффектом (tс, в не более 0,05 с).
Устройство
УСТРОЙСТВО

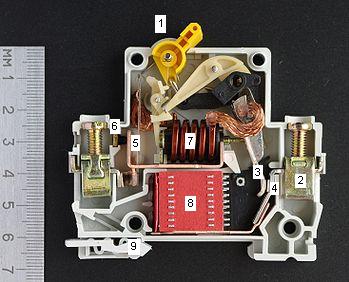

Автоматический выключатель для монтажа на DIN-рейку конструктивно выполнен в диэлектрическом корпусе. Включение-выключение производится рычажком (1 на рисунке), провода подсоединяются к винтовым клеммам (2). Защелка (9) фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный (3) и неподвижный (4) контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.Тепловой расцепитель представляет собой биметаллическую пластину (5), нагреваемую протекающим током. При протекании тока выше допустимого значения биметаллическая пластина изгибается и приводит в действие механизм расцепления. Время срабатывания зависит от тока (времятоковая характеристика) и может изменяться от секунд до часа. Минимальный ток, при котором должен срабатывать тепловой расцепитель, составляет 1,45 от номинального тока предохранителя. Настройка тока срабатывания производится в процессе изготовления регулировочным винтом (6). В отличие от плавкого предохранителя, автоматический предохранитель готов к следующему использованию после остывания пластины.
Магнитный (мгновенный) расцепитель представляет собой соленоид (7), подвижный сердечник которого также может приводить в действие механизм расцепления. Ток, проходящий через предохранитель, течет по обмотке соленоида и вызывает втягивание сердечника при превышении заданного порога. Мгновенный расцепитель, в отличие от теплового, срабатывает очень быстро (доли секунды), но при значительно большем превышении тока: в 2÷10 раз от номинала, в зависимости от типа (автоматические выключатели делятся на типы A, B, C и D в зависимости от чувствительности мгновенного расцепителя).
Во время расцепления контактов может возникнуть электрическая дуга, поэтому контакты имеют особую форму и находятся в дугогасительной камере (8).
«Расчёски» для параллельного соединения однополюсных автоматических выключателей
КЛАССИФИКАЦИЯ
ГОСТ
ГОСТ 9098-78 — устанавливает следующую классификацию автоматических выключателей
1. По роду тока главной цепи: постоянного тока; переменного тока; постоянного и переменного тока.
Номинальные токи главных цепей выключателей, предназначенных для работы при температуре окружающего воздуха 40 °C, должны соответствовать ГОСТ 6827. Номинальные токи для главных цепей выключателя выбирают из ряда: 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300 А. Дополнительно могут выпускаться выключатели на номинальные токи главных цепей выключателей: 1500; 3000; 3200 А.
Номинальные токи максимальных расцепителей тока выключателей, предназначенных для работы при температуре окружающего воздуха 40 °C, должны соответствовать ГОСТ 6827. Допускаются номинальные токи максимальных расцепителей тока: 15; 45; 120; 150; 300; 320; 600; 1200; 1500; 3000; 3200 А
2. По числу полюсов главной цепи: однополюсные; двухполюсные; трехполюсные; четырехполюсные.
3. По наличию токоограничения: токоограничивающие; нетокоограничивающие.
4. По видам расцепителей: с максимальным расцепителем тока; с независимым расцепителем; с минимальным или нулевым расцепителем напряжения.
5. По характеристике выдержки времени максимальных расцепителей тока: без выдержки времени; с выдержкой времени, независимой от тока; с выдержкой времени, обратно зависимой от тока; с сочетанием указанных характеристик.
6. По наличию свободных контактов(«блок-контактов» для вторичных цепей): с контактами; без контактов.
7. По способу присоединения внешних проводников: с задним присоединением; с передним присоединением; с комбинированным присоединением (верхние зажимы с задним присоединением, а нижние — с передним присоединением или наоборот); с универсальным присоединением (передним и задним).
8. По виду привода: с ручным; с двигательным; с пружинным.
9. По наличию и степени защиты выключателя от воздействия окружающей среды и от соприкосновения с находящимися под напряжением частями выключателя и его движущимися частями, расположенными внутри оболочки в соответствии с требованиями ГОСТ 14255.
ХАРАКТЕРИСТИКИ
Ток мгновенного расцепления
Согласно ГОСТ Р 50345-99, автоматические выключатели делятся на следующие типы по току мгновенного расцепления:
тип В: свыше 3•In до 5•In включительно (где In — номинальный ток)
тип С: свыше 5•In до 10•In включительно
тип D: свыше 10•In до 50•In включительно
У европейских производителей классификация может несколько отличаться. В частности, имеется дополнительный тип A (свыше 2•In до 3•In) и верхняя граница типа D составляет 20•In.
ВАРИАНТЫ ИСПОЛНЕНИЯ
Трёхфазный автомат защиты ABBАвтоматические выключатели выполняются одно-, двух- и трехполюсными и имеют следующие конструктивные узлы: главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, расцепителей и вспомогательных контактов.
Контактная система может быть трехступенчатой (с главными, промежуточными и дугогасительными контактами), двухступенчатой (с главными и дугогасительными контактами) и при использовании металлокерамики одноступенчатой. Дугогасительная система может состоять из камер с узкими щелями или из камер с дугогасительными решетками. Комбинированные дугогасительные устройства — щелевые камеры в сочетании с дугогасительной решеткой применяют для гашения дуги при больших токах.
Для каждого исполнения автоматического выключателя существует предельный ток короткого замыкания, который гарантированно не приводит к выходу из строя автомата. Превышение этого тока может вызвать подгорание или сваривание контактов. Например, у популярных серий бытовых автоматов при токе срабатывания 6-50А предельный ток обычно составляет 1000-10 000А.
Автоматические выключатели изготовляют с ручным и двигательным приводом, в стационарном или выдвижном исполнении. Привод автоматического выключателя служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Автоматические выключатели имеют реле прямого действия, называемые расцепителями.
РАСЦЕПИТЕЛИ
схемы подключения расцепителей
Расцепители — это электромагнитные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи. Механизм свободного расцепления состоит из рычагов, защелок, коромысел и отключающих пружин и предназначен для отключения автоматического выключателя, а также для устранения повторного включения автоматического выключателя на короткое замыкание при длительно существующей команде на включение.
ОТКЛЮЧЕНИЕ
Отключение может происходить без выдержки времени или с выдержкой. По собственному времени отключения tс, о (промежуток от момента, когда контролируемый параметр превзошел установленное для него значение, до момента начала расхождения контактов) различают нормальные выключатели (tс, о = 0,02-1 с), выключатели с выдержкой времени (селективные) и быстродействующие выключатели (tс, о < 0,005 с).
Нормальные и селективные автоматические выключатели токоограничивающим действием не обладают. Быстродействующие выключатели, так же как предохранители, обладают токоограничивающим действием, так как отключают цепь до того, как ток в ней достигнет значения Іу.
Селективные автоматические выключатели позволяют осуществить селективную защиту сетей путем установки автоматических выключателей с разными выдержками времени: наименьшей у потребителя и ступенчато возрастающей к источнику питания.
